電導彈簧

電力電動

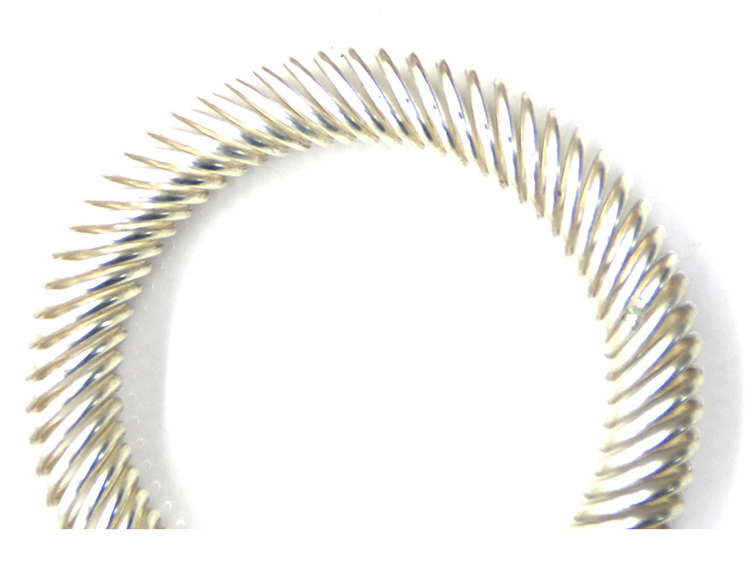

  借助于我們的多觸點結構SIBOLI?斜圈彈簧，在靜態或動態電氣應用中實現最佳傳導或接地能力，即使在沖擊和振動下，也可確保一致、可靠的連接。 SIBOLI? 彈簧可長期有效應用于高、中、低電流使用環境下，并在緊湊的空間內保證盡量小的溫升，從而提高設備性能。SIBOLI?斜圈彈簧將是您的理想之選。

應用于電氣安裝配置

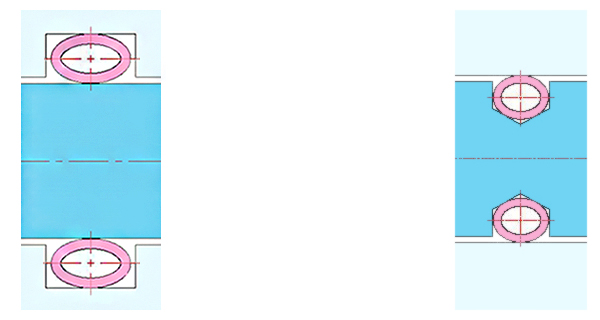

  在軸與孔的配合過程中，作為接觸元件，彈簧呈徑向受力的情況，它的安裝方式有以下兩種，固定在孔里面稱之為外殼安裝，固定在軸上面稱之為活塞安裝（見下圖）。 在這種結構中，分為單環結構和螺旋整體結構，其中單環結構的凹槽的設計常見平底式、圓弧式、V式，螺旋整體結構為也分平底式與圓弧式、V式。由于SIBOLI@斜彈簧在電氣安裝配置中的獨特設計，所以電流通過性能方面優勢顯著。

電氣彈簧導電特性

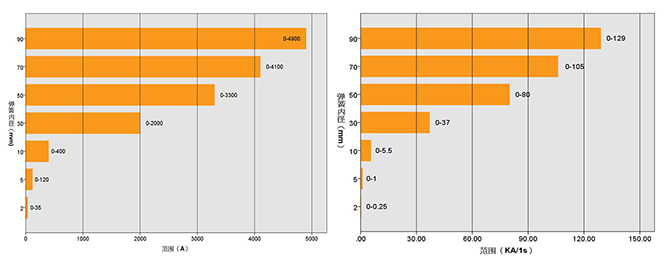

  事實上很多因素影響產品的導電特性，比如所用材料，線圈直徑、線圈高度、彈簧圈數、和電鍍厚度，任何一個因素都會影響SIBOLI斜彈簧的性能。因此在設計的過程中，我們既要考慮電氣彈簧的導電特性，同時還要考慮彈簧的機械特性，您可以把您的要求詳細的告訴我們，并把如何設計一個完美彈簧的工作放心地交給我們來處理。下面是一些常見的彈簧尺寸及其基本電氣特性的樣本。

  此表格只是基于預定義條件下的鍍銀銅合金材料，實際值因具體應用而異。我們提供比此處所示的容量更大的電流截面與觸點接觸，額定電流范圍下自然對流換熱情況H= 25W/m2K，允許溫升 40 °C- 65°C，顯示的值是計算估計值。

SIBOLI斜彈簧力學性能

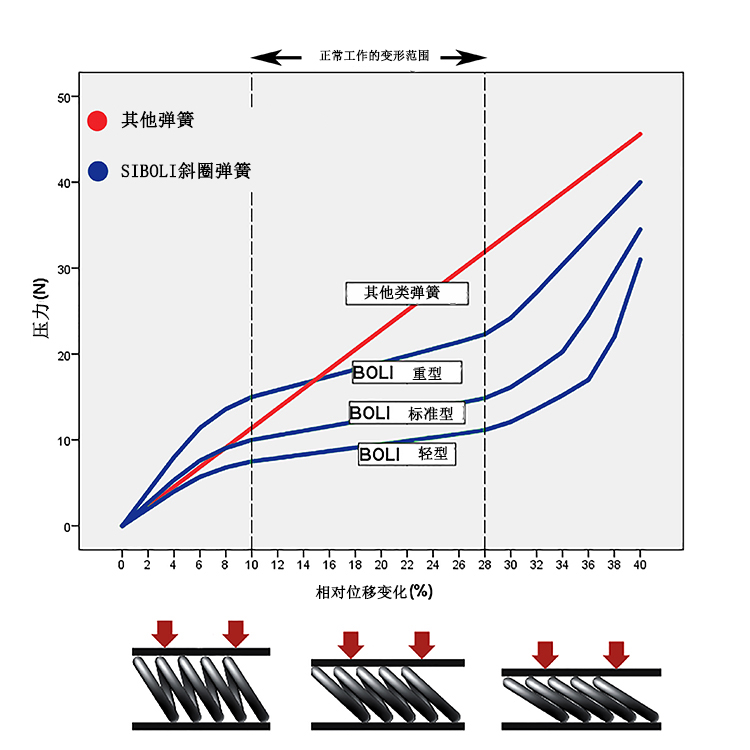

  與普通的接觸元件技術不同，我們的斜圈彈簧在工作偏轉范圍內施加接近恒定的力，使不規則壓力趨向平衡。每單個線圈可補償錯位、公差以及其他零件表面的不規則情況，即使在極端的溫度變化環境下，其力也基本保持一致。對于需要導電和機械連接的應用，我們可以通過調整彈簧槽、彈簧尺寸、導線直徑和其他特性，以精確控制鎖定、保持、連接和斷開的力。

電氣彈簧材料及電鍍

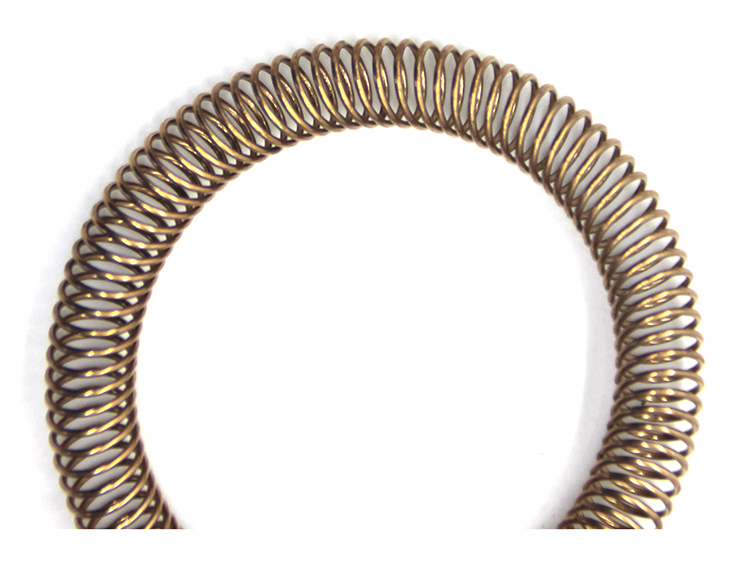

  SIBOLI?彈簧材料主要由銅合金和不銹鋼。通常情況下，我們使用銅合金材料，因為銅合金材料有這優秀的電流通過性能，所以不需要電鍍也能達到您的要求。而不銹鋼材料的性能，可以在相同尺寸的情況下?lián)碛懈鼉?yōu)異的力學性能。

  考慮腐蝕和潛在磨損特性，在一些更高要求的導電應用領域，我們會建議你在鍍銀表面上保護劑。

電氣彈簧尺寸

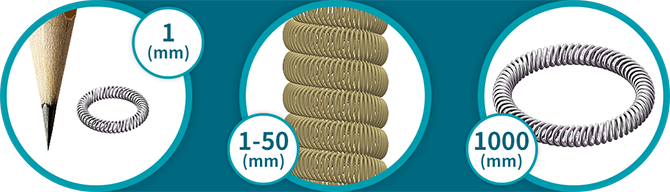

  我們的彈簧提供各種尺寸的非焊接長度（用于簡單或復雜的凹槽配置），以及 0.020" （.51 mm） ID 的焊接環。由于每個彈簧的設計都滿足您應用的獨特要求，因此我們不提供"標準"尺寸和類型。但您可以通過常用直徑和橫截面的數據庫，進行便捷且個性化的選擇。

電氣彈簧方向

  我們的SIBOLI?斜圈彈簧可以設計成以徑向或軸向方向受力的結構。對于外殼或活塞安裝設計，通常建議使用徑向受力彈簧。軸向受力彈簧通常用于面與面之間的安裝。

徑向受力彈簧 徑向彎曲的線圈彈簧的壓縮力沿著弧形或圓環的半徑垂直于中心線。	軸向受力彈簧 軸向線圈彈簧的壓縮力沿著弧線或圓環的軸線，平行于中心線。

  在不同的結構中有不同的選擇，您不確定用哪種結構的情況下，您可以咨詢我們的銷售工程師，我們會告訴您正確的選擇。

  一些客戶使用我們的彈簧用于機械地鎖定、鎖定或固定關鍵機器部件。也有些人用它來屏蔽 EMI/RFI。還有的人用我們的彈簧電傳導和接地能力。無論您如何使用它，您都將增加性能、提高可靠性并獲得競爭優勢。
